互感器
-
SCB13系列霍尔电流传感器
产品概述:SCB13系列霍尔电流传感器分为电压和电流两种输出方式,电流输出的没有GIN调节。圆型穿孔,主要是测量电缆导体的电流。
- 详细介绍

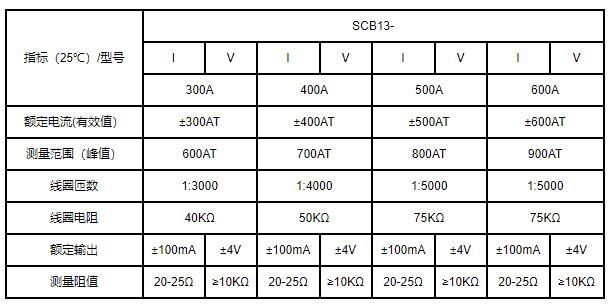

型号:SCB13
工作电压: DC ±15V (±5%)
精确度: ±0.5% FS
线性度: ±1% FS
失调电流/电压:<±0.2mA/<± 10mV
出力温度特性: < ±0.02%/°C
失调电压温度特性: <±1mV/°C (IF=0)
带宽: DC ~150kH
响应时间: < 1uS
磁滞误差: I: < 0.5mA, V:<20mV (If=F.S. 0<--- ---="">额定电流)
绝缘耐压: 3kVrms/50Hz/1分钟
消耗电流: 13mA (空载电流) + 输出电流(次级)
工作温度范围: -20~+80 °C
储存温度范围: -40~+85 °C
重量和包装:
净重/个: 231g
45个/箱

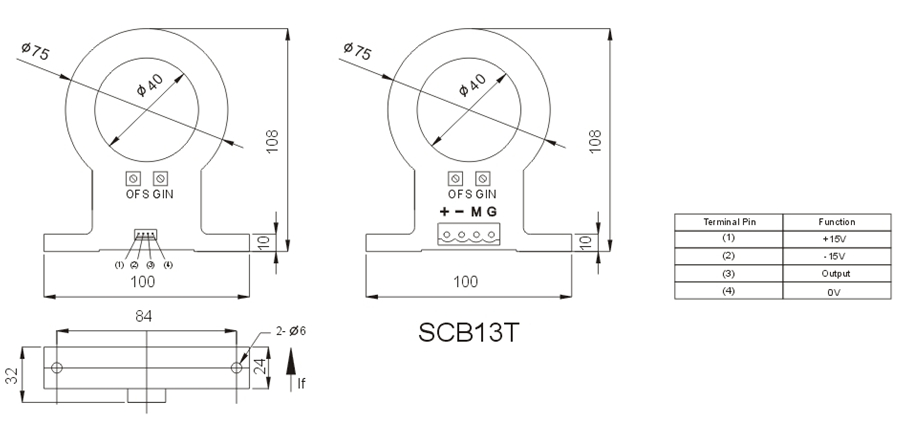

外形尺寸(mm):
使用说明:
1. SCB13分为电压和电流两种输出方式,电流输出的没有GIN调节。
2. 圆型穿孔,主要是测量电缆导体的电流。
3. 电流传感器的初、次级之间是绝缘的,可用于测量直流、交流和脉冲电流。
4.特点:频带宽,精度高,线性度好,响应时间小。
注意:错误的接线可能导致传感器损坏
