BM-24电池组监测模块
产品概述：BM-24电池组监测模块是BM系列电池组监测仪的简化版本，自身不带显示，应用于有上位机通信的低成本系统。最多可监测24只电池，其测量性能与BM-19A相同。
- 详细介绍
1.概述
1.1 一般说明
BM-24电池组监测模块是BM系列电池组监测仪的简化版本，自身不带显示，应用于有上位机通信的低成本系统。最多可监测24只电池，其测量性能与BM-19A相同。
1.2 特点
低功耗，体积小，导轨安装；
ASIC电路全静态工作, 无噪音；
精密电压快速实时在线检测技术,
模块化结构, 可拆卸接插端子；
工业级工作温度范围；
通过8KV静电放电试验；
2. 特性参数
2.1 电气参数
|
参 数 |
符号 |
测 试 条 件 |
最 小 |
典 型 |
最 大 |
单 位 |
|
工作电压 |
Vo |
直流输入 |
100 |
|
370 |
V |
|
交流输入 |
72 |
|
260 |
Vrms |
||
|
电源电流 |
Io |
Vo=250VDC |
5 |
|
7 |
Ma |
|
输入功率 |
Po |
|
1 |
1.5 |
2 |
W |
2.2单节电池测量特性
|
参 数 |
符 号 |
测 试 条 件 |
最 小 |
典 型 |
最 大 |
单 位 |
|
测量范围 |
Vi |
相邻端子间 |
0.00 |
|
40.95 |
V |
|
最大允许输入 |
Vm |
同上 |
-500 |
|
+500 |
V |
|
输入阻抗 |
Rin |
同上 |
|
400 |
|
KΩ |
|
分 辨 力 |
Vr |
|
|
10 |
|
mV |
|
测量误差 |
|
Vi=0-40V |
|
|
±0.2 |
% |
2.3总电压测量特性
|
参 数 |
符 号 |
测 试 条 件 |
最 小 |
典 型 |
最 大 |
单 位 |
|
测量范围 |
Vi |
1-20端子间 |
0.0 |
|
409.5 |
V |
|
最大允许输入 |
Vm |
同 上 |
-500 |
|
+500 |
V |
|
输入阻抗 |
Rin |
同 上 |
|
200 |
|
KΩ |
|
分 辨 力 |
Vr |
|
|
0.1 |
|
V |
|
测量误差 |
|
Vi=0-400V |
|
|
±0.２ |
% |
4.使用说明
4. 1端子配置图
4. 2端子功能表
|
端子号 |
名 称 |
功 能 |
|
1,2,....25 |
电池测量输入 |
接电池组，最多接24节电池。1号端子接电池组中电位最高端，依次排列电位逐渐降低。测量所得的电池组总电压取决于1号和25号端子之间的电压。如果电位接反，所有测量所得电压是0。 |
|
26-29 |
通信接口 |
RS485通信接口，正常情况下只使用A、B。 |
|
P1,P2 |
工作电压输入 |
此两端子为系统提供工作电源，直流或交流均可。 |
|
J1,J2 |
报警接点 |
提供被测参数异常的报警输出触点信号。当有任意单节或总电压异常时,J1、J2接通。报警阈值通过通信修改。 |
4.3 通信接口说明
本机使用RS485通信方式，分别标记为A-正极；B-负极。标记+5和G的端子表示485通信口的电源和地，可用于对应通信接口的供电。此电源与系统电源隔离。
本机固定使用9600BPS与其他装置通信。本机的地址使用8位拨码盘设定，可打开上盖进行设定。将设定地址译成2进制码，对应每一位“ON”位置是1，1至8号拨码分别对应高-低比特位，最多可设置256个地址。当设定的地址与上位机的目的站址不相同时，本机无响应。挂接主机后，请确认监测仪的通信速率和地址与上位机相同。
5.机械特性
外形尺寸: 长X高X深 145X90X41mm
安装: 导轨安装，自带安装卡具。

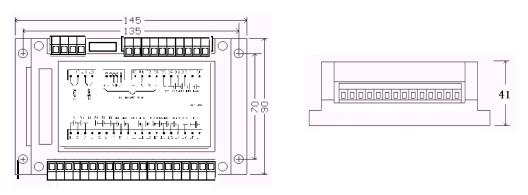

三维视图如下:
