　　逆变器概述

　　逆变器是一种由半导体器件组成的电力调整装置，主要用于把直流电力转换成交流电力。由升压回路以及逆变桥式回路构成。升压回路把太阳电池的直流电压升压到逆变器输出控制所需的直流电压；逆变桥式回路则把升压后的直流电压等价地转换成常用频率的交流电压。逆变器主要由晶体管等开关元件构成，通过有规则地让开关元件重复开-关（ON-OFF），由直流电变交流电输出。当然，这样单纯地由开和关回路产生的逆变器输出波形并不实用。一般需要采用高频脉宽调制，使靠近正弦波两端的电压宽度变狭，正弦波中央的电压宽度变宽，并在半周期内始终让开关元件按一定频率朝一方向动作，这样形成一个脉冲波列（拟正弦波）。然后让脉冲波通过简单的滤波器形成正弦波。逆变器不仅具有直流电交流变换功能，还具有最大限度地发挥太阳电池性能的功能和系统故障保护功能。

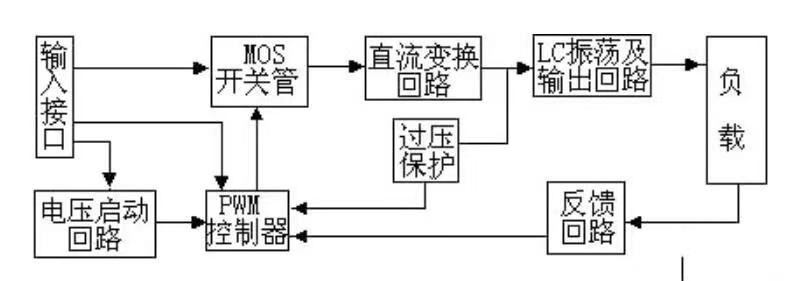

　　逆变器工作原理

　　输入接口部分：

　　输入部分有3个信号，12V直流输入VIN、工作使能电压ENB及Panel电流控制信号DIM。VIN由Adapter提供，ENB电压由主板上的MCU提供，其值为0或3V，当ENB=0时，Inverter不工作，而ENB=3V时，Inverter处于正常工作状态；而DIM电压由主板提供，其变化范围在0～5V之间，将不同的DIM值反馈给PWM控制器反馈端，Inverter向负载提供的电流也将不同，DIM值越小，Inverter输出的电流就越大。

　　电压启动回路：

　　ENB为高电平时，输出高压去点亮Panel的背光灯灯管。

　　PWM控制器：

　　有以下几个功能组成：内部参考电压、误差放大器、振荡器和PWM、过压保护、欠压保护、短路保护、输出晶体管。

　　直流变换：

　　由MOS开关管和储能电感组成电压变换电路，输入的脉冲经过推挽放大器放大后驱动MOS管做开关动作，使得直流电压对电感进行充放电，这样电感的另一端就能得到交流电压。

　　LC振荡及输出回路：

　　保证灯管启动需要的1600V电压，并在灯管启动以后将电压降至800V。

　　输出电压反馈：

　　当负载工作时，反馈采样电压，起到稳定Inventer电压输出的作用。
