 　　UPS电源是能够改善电网污染的重要设备，也越来越受到广大市场的需求。正确维护UPS电源，合理延长运用寿命，发挥其最大的作用则是重中之重。但由于UPS电源安装调试需要一定的专业性以及技术性，这让很多人不敢轻易上手接线。UPS电池接线危险性太高，将直接与几十伏以及几百伏的直流电直接接触，接线方式必须百分之百的正确，否则会导致短路而起火，发生重大人身安全事故。

　　下面展示一些目前市场上常见的几种配置电池的接线方式：

　　（注：kVA读作“千伏安”，它是交流电的视在功率的单位，1kVA=1 000VA。关于UPS来说，这个参数基本上便是UPS的额外输出功率（视在功率）。生活中更常见的一个功率单位是W（瓦特），它是有功功率的单位。

　　除了视在功率之外，交流电还具有有功功率和无功功率，三者的联系是：有功功率的平方加上无功功率的平方等于视在功率的平方。）

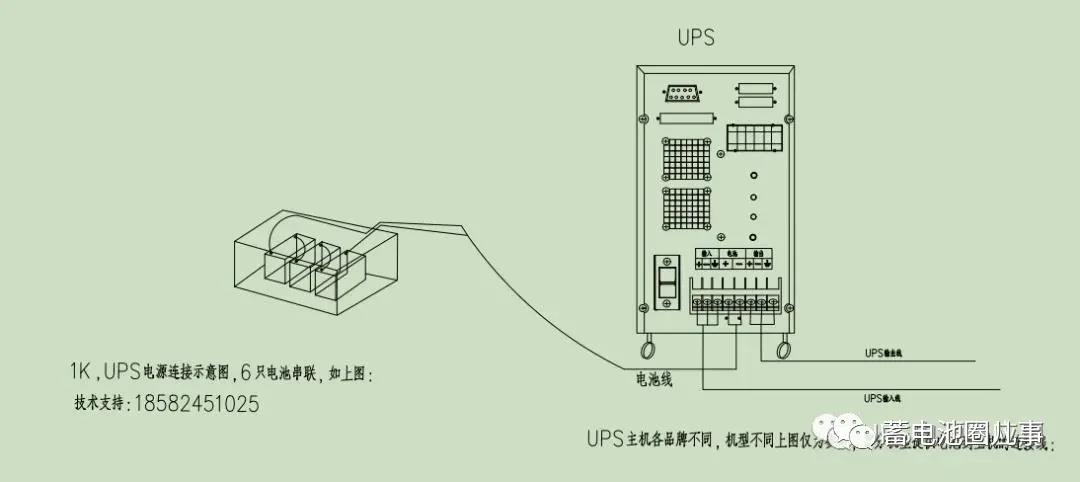

　　一、1KVA的UPS电压，常规默认电池电压为36V，采用12V电池进行连接。

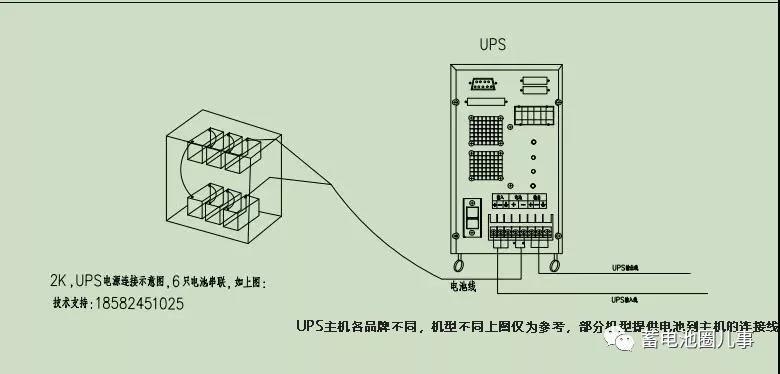

　　二、2KVA的UPS电压，常规默认电池电压为72V，采用6只12V电池来连接。

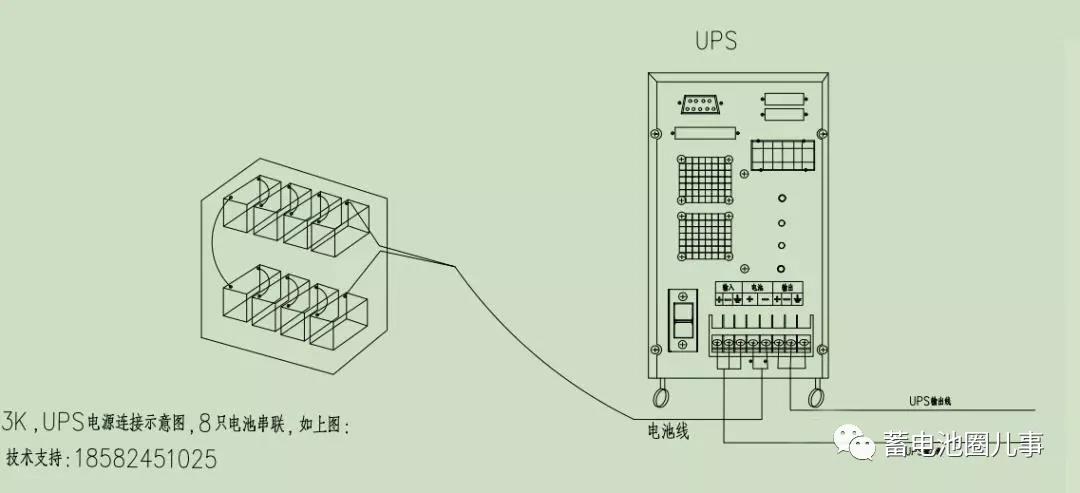

　　三、3KVA的UPS电压，常规默认电池电压为96V，采用8只12V电池来连接。

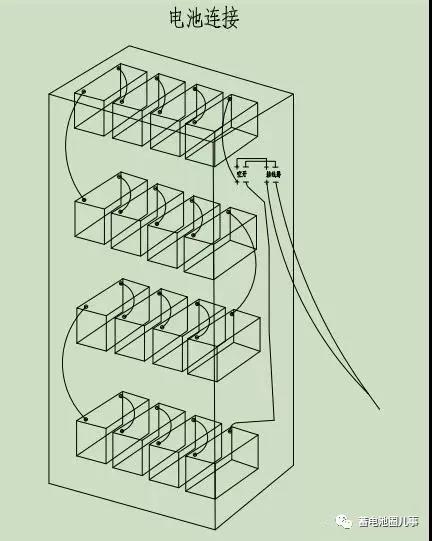

　　四、6-20KVA的UPS电压，常规默认电池电压为192V，采用16只12V电池进行连接，此图为220V输入，220V输出机型，单独配置UPS电压输出输入配电箱，方便管理操作，更美观便捷。

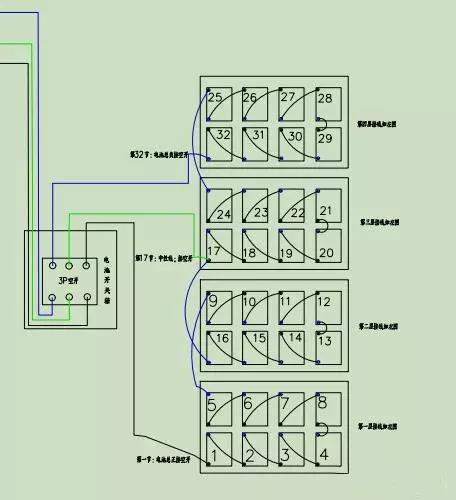

　　五、30-60KVA的UPS电压，常规默认电池电压为384V，采用32只12V电池进行连接，如下图：供电时间一组电池达不到要求的时候，需要采用两组电池或更多组数供电，电池连接需并组接线。根据机型不同，某些品牌如：金武士，奥普森，科士达等需要电池中性线，否则无法达到UPS主机所需。

　　六、对于正确的UPS电源安装调试，除了正确的默认电池配置，还要注意运用正确的接电线。

　　1、10KW的ups建议使用6平方电线、低于10KW以下的最好使用4平方，电线需要铜芯。

　　2、安装UPS电源最主要的是连接电池，连接电池的要点就是正极接上负极，把每一个电池都串联起来，然后引出两根电源线，一根正极、一根负极接上空气开关。

　　3、引出的电池电源线可以制作成插头接入ups主机，ups主机上可制作其他插口。

　　4、主机输入会有两种形式，一种形式是市电接入、一种形式是电池接入，市电接入就是220V或者380V电源接入，火线接入L、零线接入N。

　　5、电池接入主机是正负接入，电池正极接入主机正极，电池负极接入主机负极，切记不能接反。

　　6、输出端就是可以接入设备的电源，也就是最终我们需要的电源，主机会自动稳定电压，避免电压冲击导致仪器损坏。

　　七、UPS接线首先要做好准备工作，对UP设备及配件进行检查，确保没有问题才能进行安装。

　　下面以使用英业达UPS电源为例：

　　1、连接外接电池箱

　　①、确定电池箱开关在“OFF”位置。

　　③、卸下端子台盖板，用电压表确认UPS输入/输出端子台上的电池接线端无直流电压。

　　④、分别将电池组的正板（红色），负极（黑色）接到UPS输入/输出端子台的电池接线“+”端和“—”端，并拧紧固定螺丝，注意切勿将电池的正、负极接反。

　　2、UPS输入输出连接

　　①、接线前，请确认所有输入、输出空开均置于“OFF”状态。

　　②、如下图所示，将输入线（三相火线、零线、地线）分别连接到相应的输入端子上，并拧紧固定螺丝。

　　3、接线完毕装上UPS端子台盖板

　　①、接线前，请确认所有输入、输出空开均置于“OFF”状态。

　　②、将输入线（三相火线、零线、地线）分别连接到相应输入端子上并拧紧固定螺丝。

　　4、收尾工作

　　①、检查接线是否与安装手册相符，并清点工具，以免遗留在UPS机柜内。

　　③、盖好UPS的安全挡板、顶盖和侧门板。

　　④、清理并打扫UPS机柜周围的场地。
