技术资讯
发生原因:
1、通讯线接线错误。
2、监控配置问题。
3、EAU拨码与监控配置不相符。
处理方案:
1、EGU01 通过CAN 口与EMU10(MA)连接通信,先排查EGU01 的C+、C-端口与EMU10(MA)的CAN2 口的接线:+线接+线,-线接-线,在系统通讯走线上应遵循CAN 总线规则,即所有CAN 设备均应串接在同一条总线上;总线的两端应设置阻值120Ω的匹配电阻。如图所示,EMU10(MA)内置匹配电阻,应默认为总线的一个终端,其他设备依次挂在总线上,总线末端设置120Ω匹配电阻。(若末端设备为监控配电单元则可以通过跳线方式增加匹配电阻,若为整流模块则需外接120Ω电阻;通讯线推荐使用屏蔽双绞线,屏蔽层应单端接地。)
2、 EMU10(MA)对系统中EGU01 进行正确的设置,需要判断EGU01 是属于交流屏还是直流屏,以直流屏为例:主界面点击进入系统配置,键入密码090508,进入直流屏参数设置(交流屏则进入交流屏参数设置:交流屏可设置为0~5,地址范围为75~79),点击系统参数设置对EGU01 进行参数配置;EGU01 根据具体功能分为开关量采集、绝缘从机、温度采集(EMU10 暂不可设置使用),根据实际EGU01 地址拨码设置。

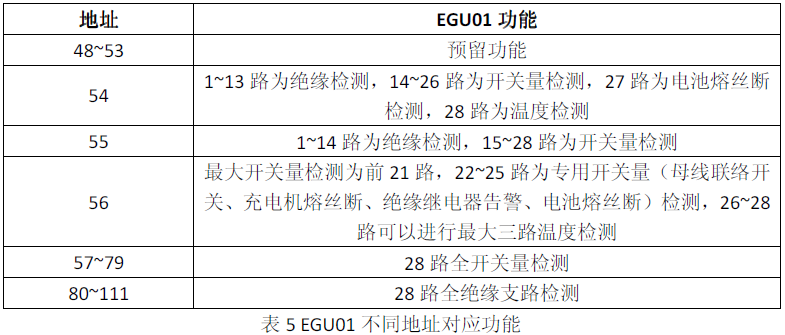

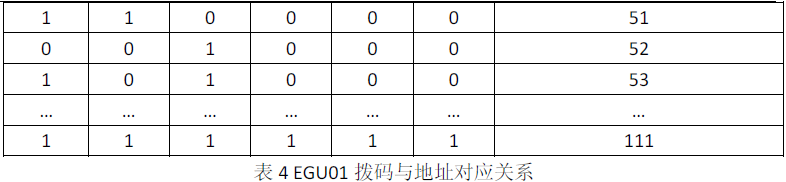

3、EGU01 需要与EMU10(MA)中对应的配置一致,EGU01 拨码为八位拨码,从左至右12345678位,拨图示下方为ON 值为0,上方为OFF 值为1。第7 位为保留位,暂无意义;第8 位为RS485 通信波特率设置,ON 为9600,OFF 为19200;拨码1~6 位为地址位,对应关系如表4、表5:
