协议转换功能通信不良
发布时间:2020-06-23 来源:本站原创
发生原因:
1、参数设置问题。
2、接线问题。
处理方案:
EDU01 连接了合作厂系列监控模块、充电模块时,需要启动协议转换功能。
1、EDU01 与PSM 监控通过RS485 连接,EDU01 与充电模块通过CAN 口连接,先排查EDU01的接线是否正确:RS485 和CAN 信号极性+线接+线,-线接-线,系统CAN 总线上首尾设备+/-信号线间要并入120Ω匹配电阻(参考EDU与EMU 的CAN 接线方式)。
2、在监控端的模块个数、地址需配置正确。
3、充电模块的地址是从0 开始的,EDU01 设置充电模块的个数必须比模块最大的地址值大1,比如:EDU01设置充电模块个数为3,充电模块的地址需分别设置为0、1、2,而不能设置为1、2、3,这样设置会导致地址为3 的模块通信不上。

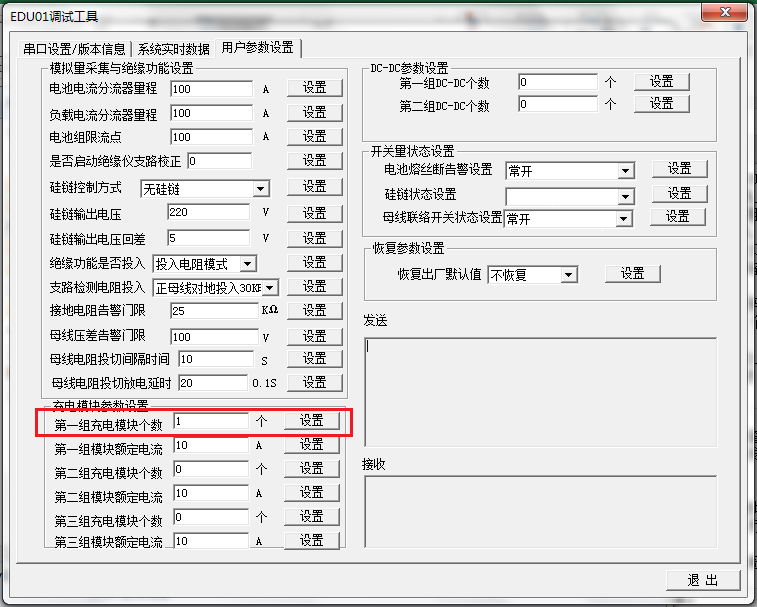

4、EDU01出厂默认可以与6个整流模块通讯,如果整流模块多于6个,需要采用后台调试工具更改整流模块数量。
