系统通信原理介绍
发布时间:2020-10-29 来源:本站原创

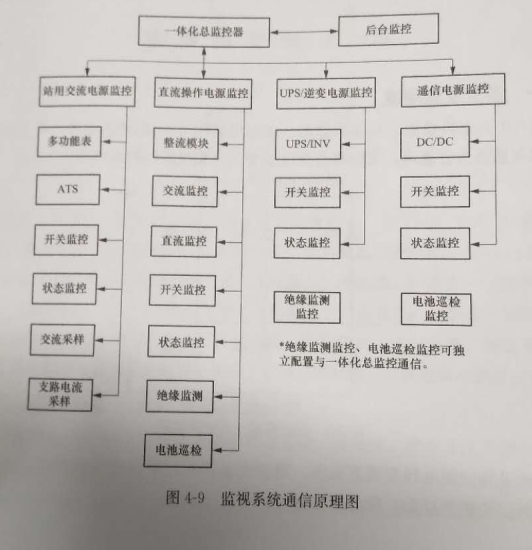

一体化监控系统由总监控器和多个子监控器组成,由总监控器负责整个系统的管理和控制。总监控器通过RJ45或RS485接口以IEC061850 规约或Mobus、CDT协议与后台通信,实现一体化电源的“四遥”功能。子监控采集交流、直流电源中的各种模拟量、开关量信号并经过处理后,通过RS485总线与一体化监控进行信息交换。 监控系统采用四级控制管理结构,如图所示,第一级为计算机后台监控,通过通信接口和本监控系统连接;第二级为本系统的一体化总监控器,通过通信接口与第三级子监控器连接;第四级为底层采样监控单元,通过通信接口与第三级子监控器连接。
