充电装置的选型与安装
发布时间:2020-09-28 来源:本站原创
充电装置选取高频开关电源模块应满足下列要求
(1) N+1配置,并联运行方式,模块总数宜不小于3块。
(2) 监控单元发出指令时,按指令输出电压、电流,脱离监控单元,可输出恒定电压给电池浮充。
(3) 可带电拔插。
(4) 充电装置及各发热元器件的极限温升见表1-1。

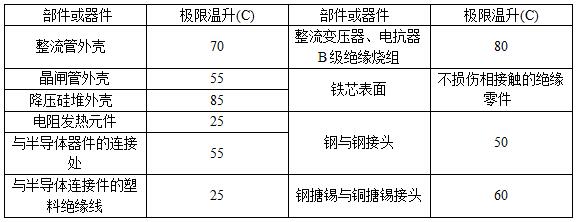

表1-1 充电装置及各发热元器件的极限温升
一、750kV 变电站及重要的220kV变电站
此类变电站直流系统应充分考虑设备检修时的冗余,应满足两组蓄电池,两组或三组充电装置的配置要求(新疆电网750kV变电站配置三组充电装置),每组蓄电池和充电装置应分别接于一段直流母线上, 第三台充电装置可在两段母线之间切换,任一工作充电装置退出运行时, 手动投入第三台充电装置且备用充电装置要按同容量配置,蓄电池事故放电时间应不少于2h.
二、220kV 变电站
220kV变电站一般采用双母线接线,由两组充电装置、两组组蓄电池、两段 线构成,互为备用。
三、110kV及以下变电站
110kV及以下变电站一般采用单母线接线,由一组充电装置、 一组 蓄电池一段母线构成,结构简单。
